Solução de sistema de controle de LED para produção virtual XR

OSolução de sistema de controle de LED para produção virtual xRÉ um sistema de controle de telas de alto desempenho desenvolvido especificamente para estúdios de produção virtual de Realidade Estendida (xR). Ele sincroniza com precisão o tempo de atualização das telas de LED com as taxas de quadros da câmera, gerencia a consistência de cores em instalações de grande escala com múltiplos painéis e permite que mecanismos de renderização em tempo real controlem perfeitamente os conjuntos de telas de LED físicas — tornando-se a infraestrutura essencial que define o padrão de qualidade da produção virtual moderna.

Como fabricante profissional de displays de LED, a REISSOPTO oferece produtos projetados especificamente para essa finalidade.Solução de sistema de controle de LED para produção virtual xRIsso garante sincronização precisa em nível de quadro, gerenciamento de cores de nível profissional e controle unificado e confiável em todos os painéis do estúdio.

1. Contexto da Indústria: Uma Mudança de Paradigma na Produção de Cinema e Televisão

Na última década, a indústria global de produção cinematográfica e televisiva passou por uma profunda revolução tecnológica. Desde a estreia impressionante da produção virtual em LED naO Mandalorianoà rápida expansão de instalações de estúdio virtuais pelas principais produtoras chinesas,produção virtual xRA Produção Virtual em Realidade Estendida (Reality Virtual Production) evoluiu de um experimento de nicho em Hollywood para um dos fluxos de trabalho mais comuns na criação de conteúdo global.

A lógica central da produção virtual xR é simples: substituir as tradicionais telas verdes por displays de LED de alto brilho e alta taxa de atualização, e projetar ambientes virtuais renderizados digitalmente — gerados por mecanismos de renderização em tempo real — diretamente no espaço físico do estúdio. A câmera captura uma composição ao vivo de atores e objetos de cena contra um fundo virtual fisicamente presente, em vez de depender da composição CG na pós-produção. O resultado é uma melhoria drástica tanto na liberdade criativa quanto na eficiência da produção.

"A produção virtual xR é mais do que uma nova tecnologia — ela muda toda a dinâmica colaborativa do fluxo de trabalho de produção. Diretores, atores e diretores de fotografia veem a mesma imagem final no mesmo espaço físico, e a tomada de decisões se torna drasticamente mais rápida."

— Diretor Técnico, Empresa Líder de Produção Cinematográfica

Em meio a essa transformação, osistema de controle de display LEDServe como a ponte crucial entre o conteúdo virtual e a tela física. Seu desempenho determina diretamente o nível máximo de qualidade de cada tomada capturada no set. Precisão na sincronização de quadros, taxa de atualização e capacidade de gerenciamento de cores — mesmo pequenas diferenças nesses parâmetros se traduzem em lacunas visíveis na qualidade da imagem final.

2. O Desafio: Pontos Críticos e Objetivos

À medida que a produção virtual xR se torna cada vez mais comum, muitas equipes de produção descobriram que a implementação de sistemas convencionais de controle de LED em ambientes de estúdio virtuais acarreta uma série de problemas graves e cumulativos. Abaixo estão os principais.pontos de doreobjetivosque qualquer qualificadoSolução de sistema de controle de LED para produção virtual xRdeve abordar.

Pontos de dor

1. Artefatos de bandas e moiré– Quando a velocidade do obturador da câmera está dessincronizada com o ciclo de atualização da tela de LED, a câmera captura regiões da tela com diferentes níveis de luminância em uma única exposição, produzindo artefatos visíveis de faixas horizontais. Isso resulta em grandes quantidades de filmagens inutilizáveis.

2. Imprecisão de cores compromete o realismo– Os sistemas convencionais de controle de LED não possuem mapeamento preciso do espaço de cores alinhado à ciência de cores da câmera. As cores da iluminação de fundo virtual não são reproduzidas com precisão em atores, figurinos e adereços — quebrando a sensação de realismo e aumentando substancialmente a carga de trabalho de correção de cores na pós-produção.

3. Dificuldade em sincronizar instalações com vários painéisUm estúdio xR padrão normalmente consiste em uma parede de fundo principal, um painel no teto e dois painéis laterais. As abordagens tradicionais de controle distribuído não conseguem garantir a sincronização em nível de quadro em todos os painéis, causando discrepâncias visíveis na cintilação da luminância entre as telas durante o movimento da câmera.

4. Alta complexidade operacional no set de filmagem.– Gerenciar cada painel por meio de um sistema de controle independente aumenta a barreira técnica para os operadores e o risco de erros de configuração durante a produção em tempo real.

5. Custos excessivos de pós-produçãoSem uma infraestrutura de produção virtual confiável, as equipes são forçadas a depender fortemente da composição CG na pós-produção para compensar as deficiências do sistema de controle, o que infla os orçamentos e estende os prazos de entrega.

Objetivos

• Alcançarsincronização precisa de quadrosentre o sistema de exibição LED e a câmera em qualquer ângulo do obturador, eliminando completamente o efeito de faixas.

• Suporta cobertura completa dos principais espaços de cor das câmeras de cinema, proporcionandoPrecisão de cores de nível profissional (ΔE < 2).

• Fornecergerenciamento unificado de múltiplos painéis, sincronizando paredes de fundo, painéis de teto e divisórias laterais com um único relógio de referência.

• Manter a compatibilidade com os principais líderesmecanismos de renderização em tempo real, incluindo Unreal Engine, Notch e TouchDesigner.

• Entregar umInterface simplificada para operador no set de filmagem com monitoramento remoto.capacidade, reduzindo a complexidade técnica e minimizando o tempo de inatividade da produção.

Como fabricante, nossa missão é projetar e entregar umSolução de sistema de controle de LED para produção virtual xRque realmente resolve esses desafios — permitindo que as equipes de produção capturem imagens melhores, com maior qualidade, mais rapidamente e a uma fração do custo tradicional de pós-produção.

3. Visão geral da solução

Atendendo às demandas específicas da produção virtual xR, esta solução é construída sobre uma arquitetura de controle de LED distribuída de alto desempenho que oferece um fluxo de trabalho completo de ponta a ponta — desde a ingestão de sinal e o processamento de sincronização de quadros até o gerenciamento de cores e o agendamento unificado de vários painéis — abrangendo todas as etapas críticas do pipeline de produção xR.

O princípio de design que norteia o projeto é posicionar o controlador de LED de alto desempenho como o hub central — interagindo com qualquer mecanismo de renderização em tempo real de ponta, controlando todos os painéis de LED de forma unificada e integrando-se horizontalmente ao pipeline de dados de rastreamento da câmera. O resultado é um circuito de controle de exibição xR altamente integrado e gerenciado centralmente.

4. Tecnologia Central: Como a Solução Funciona

A solução é construída sobre três tecnologias principais, cada uma abordando diretamente um ou mais dos problemas descritos acima.

Sincronização de quadros (Genlock)

O sistema de controle de alto desempenho aceita um sinal de referência externo através de sua entrada Genlock, recebendo um clock de referência do sistema da câmera ou de um gerador de pulsos de sincronização dedicado. Isso sincroniza o tempo de atualização de todo o sistema de tela de LED com o período de quadros da câmera. O sistema eleva a taxa de atualização da tela de LED para um múltiplo inteiro da taxa de quadros da câmera — suportando até3.840 Hz e além— garantindo que, em qualquer ângulo do obturador (de 180° a 11,25°), o visor de LED complete pelo menos um ciclo de atualização completo em cada exposição da câmera. Isso elimina completamente a causa principal dos artefatos de faixas.

Em uma gravação típica de 24 fps: o período do quadro é de 41,7 ms, enquanto o ciclo de atualização do LED de 3.840 Hz é de apenas 0,26 ms — proporcionando160 ciclos de atualização completosem cada exposição individual. Sem risco de faixas em qualquer ângulo do obturador.

Gerenciamento de cores e mapeamento HDR

A precisão da cor da iluminação de fundo virtual determina diretamente o quão convincentemente essa luz incide sobre os rostos dos atores, figurinos e adereços. A solução integra um módulo de gerenciamento de cores de nível profissional com suporte preciso para conversão de espaço de cores.BT.2020, DCI-P3 e sRGBAlém disso, há uma calibração LUT específica para cada câmera, adaptada às características de resposta de cor individuais de cada uma. Isso garante que as cores de fundo do LED capturadas pela câmera correspondam precisamente à intenção criativa do mecanismo de renderização.

Combinada com a tecnologia de correção de luminância por pixel e uniformidade de cor, a solução mantém a uniformidade de cor em toda a parede de LED.ΔE < 2— um padrão de nível profissional — eliminando efetivamente o bloqueio de cores e os pontos quentes causados ​​pela variação de unidade para unidade entre os módulos de LED e fornecendo um ambiente de fundo consistente e confiável para produção virtual de alta fidelidade.

Controle Unificado Distribuído de Múltiplos Painéis

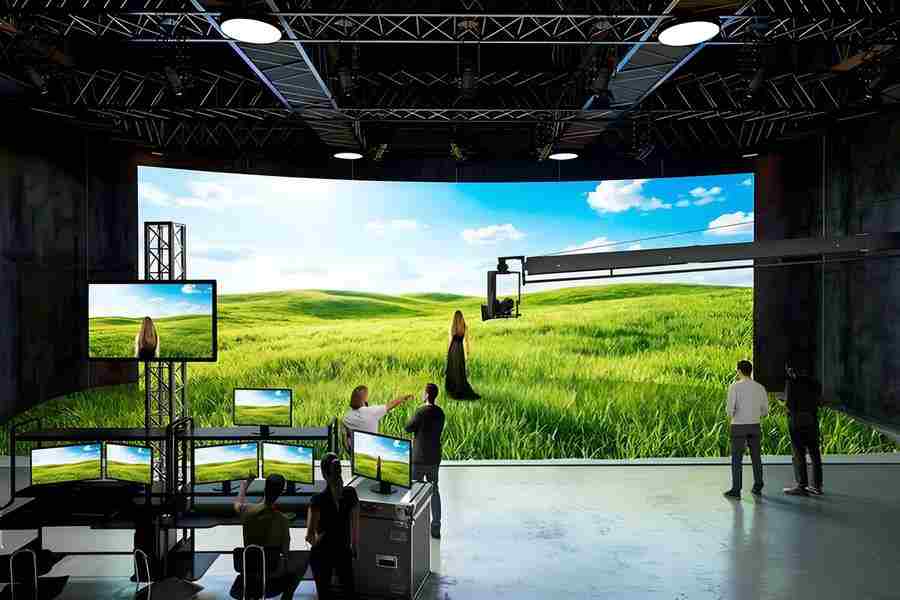

Um estúdio xR padrão normalmente inclui uma parede de fundo principal (15–25 m de largura, 5–8 m de altura), um painel suspenso no teto que cobre a área principal de filmagem e telas laterais à esquerda e à direita (cada uma com 3–5 m de largura) — muitas vezes totalizando dezenas de milhões de pixels ou mais.

A arquitetura de controle distribuído suporta a sincronização em cascata de múltiplos controladores, com todos os controladores compartilhando um único clock de referência para alcançar uma atualização sincronizada precisa em todos os painéis simultaneamente. Através da plataforma unificada de software de gerenciamento visual, todo o sistema de múltiplos painéis pode ser controlado a partir de uma única interface para ajuste de brilho, monitoramento de falhas e distribuição de conteúdo — reduzindo drasticamente a barreira técnica para os operadores no set.

5. Estudos de Caso

Estudo de Caso 1: Estúdio de Produção Virtual xR, Grande Produtora Cinematográfica

Configuração do projeto

Resultados:Após a implementação, a equipe de produção relatou a eliminação completa dos artefatos de banding. A média de sessões de filmagem efetivas por dia aumentou de 8 (sob o fluxo de trabalho anterior com tela verde) para 14. O tempo de pós-produção por episódio foi reduzido em aproximadamente 45%.

Estudo de Caso 2: Atualização de Estúdio Virtual LED, Grande Emissora de Satélite

Configuração do projeto

Resultados:As instalações modernizadas receberam com sucesso diversas produções marcantes de programas de variedades. A equipe de produção relatou uma melhora significativa na eficiência da troca de cenários virtuais — o tempo de troca de cenário por episódio caiu de 3 dias para apenas 4 horas.

Estudo de Caso 3: Base de Produção Comercial de Marca Internacional

Configuração do projeto

Resultados:Desde a sua inauguração, o estúdio permitiu que os clientes concluíssem 6 estilos de cena distintos para o mesmo produto em um único dia de filmagem. Os ciclos de produção, no geral, são 70% mais curtos do que as filmagens tradicionais em locações externas, com os custos de deslocamento e aluguel de espaço reduzidos a praticamente zero.

6. Resultados Mensuráveis

Com base em dados de feedback reais de múltiplos projetos encomendados, a solução xR Virtual Production LED Control System oferece valor mensurável nas seguintes dimensões:

• Taxa de artefatos de bandas reduzida a zero, verificado em todas as combinações testadas de parâmetros de câmera e obturador.

• Precisão de cor mantida em ΔE < 2, com suporte completo para filmagens em alta velocidade a 1.000 fps ou mais.

• A média de sessões de filmagem efetivas por dia aumentou entre 50 e 80%., com o tempo de troca de cenas virtuais comprimido de horas para minutos.

• Custos de composição CG pós-produção reduzidos em aproximadamente 60%., eliminando efetivamente os custos de construção de cenários físicos.

• Os diretores visualizam a imagem final em tempo real no set de filmagem., permitindo que todos os principais criativos tomem decisões juntos no mesmo espaço físico.

Como fabricante, nossa missão é projetar e entregar umSolução de sistema de controle de LED para produção virtual xRque realmente resolve os principais problemas da indústria — fornecendo a todas as equipes de produção, desde grandes estúdios até criadores independentes, a base técnica necessária para contar histórias melhores, mais rapidamente e a um custo substancialmente menor.

7. Resumo e Perspectivas

A produção virtual xR representa mais do que um novo caminho técnico — ela reflete a inevitável mudança de toda a indústria de produção cinematográfica, publicitária e de entretenimento em direção a fluxos de trabalho digitais e em tempo real. À medida que o desempenho dos mecanismos de renderização em tempo real continua a avançar e a tecnologia LED ultrapassa os limites em termos de tamanho de pixel, brilho e gama de cores, a produção virtual se expandirá rapidamente para além dos grandes estúdios, alcançando equipes de produção de médio e grande porte.

Ao longo dessa evolução, o sistema de controle de displays de LED continuará desempenhando o papel de infraestrutura de produção essencial. O desenvolvimento futuro se concentrará no suporte a protocolos de integração de rastreamento de baixa latência, calibração de cores adaptativa orientada por IA e programas de co-validação aprofundados com os principais fabricantes de módulos de LED — tudo isso para oferecer soluções xR cada vez mais confiáveis, fáceis de implementar e acessíveis.
