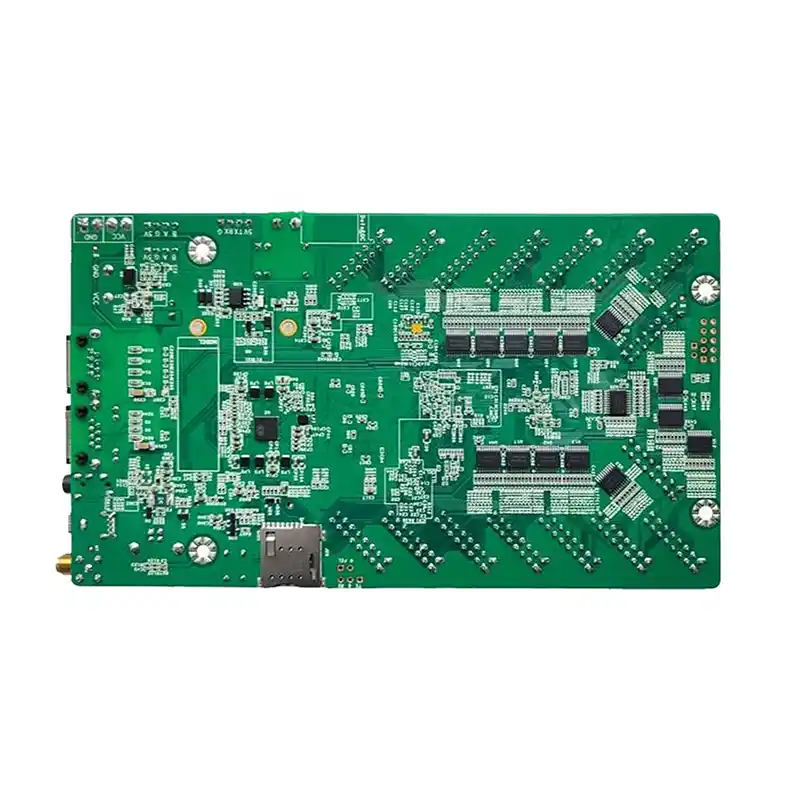

Novastar TCC160 Asynchronous Full-Color LED Display Control Card

Плата управления асинхронным полноцветным светодиодным дисплеем Novastar TCC160 – расширенный технический обзор

TheНовастар TCC160— это высокопроизводительная асинхронная плата управления, разработанная для полноцветных светодиодных дисплеев. Объединяя функции отправки и получения в одном компактном устройстве, она обеспечивает бесперебойное управление контентом и контроль в реальном времени через компьютер, мобильный телефон или планшет — локально или удаленно через облачные платформы.

Производительность дисплея и емкость пикселей

• Поддерживает разрешение пикселей до512×512@60Гц(ИС драйвера ШИМ) или512×384@60Гц(общие ИС драйверов)

• Максимальная ширина/высота дисплея:2048 пикселей, с общим количеством пикселей не более260,000

• При каскадном подключении нескольких блоков TCC160 общая мощность может достигать650 000 пикселей, поддерживающий сверхширокие конфигурации

• Поддержка сверхдлинного экрана: до8192×2560 пикселей, с ограничением на порт Ethernet650 000 пикселей

Мультимедийные возможности

• Стерео аудиовыходдля синхронизированных звуковых и визуальных презентаций

• Поддерживает воспроизведение:

• 1x 4K video

• 3 видео 1080p

• 8x видео 720p

• 10 видео 480p

• 16x 360p видео

Возможности управления и подключения

• USB 2.0 Тип А: Для обновления прошивки, воспроизведения через USB, расширения хранилища и экспорта журналов

• USB-тип B: Прямое подключение к управляющему ПК для публикации контента

• 2 интерфейса RS485: Совместимость с датчиками освещенности, модулями температуры/влажности и другими устройствами мониторинга окружающей среды

• Поддержка двух Wi-Fi:

• Режим точки доступа Wi-Fi: Встроенная точка доступа с настраиваемым SSID и паролем

• Режим Wi-Fi STA: подключение к Интернету для удаленного доступа и управления

• НеобязательныйПоддержка модуля 4G(продается отдельно)

• GPS-позиционирование и синхронизация временидля точного расчета времени в распределенных установках

Высокопроизводительное оборудование

• Четырехъядерный процессор промышленного класса, работающий на частоте1,4 ГГц

• 2 ГБ ОЗУи32 ГБ встроенной памяти

• Аппаратное декодирование4K UHD video

• Способность с легкостью справляться со сложными визуальными задачами и многозадачностью

Расширенная синхронизация и хронометраж

• Синхронизация времени NTP и GPS

• Многоэкранное синхронное воспроизведение(при включении снижается производительность декодирования)

Характеристики карты приема

• До32 группы параллельных данных RGBили64 группы последовательных данных(расширяется до 128)

• Система управления цветом: Поддерживает стандартные цветовые пространства (Rec.709 / DCI-P3 / Rec.2020) и пользовательские гаммы для точной цветопередачи

• Обработка оттенков серого 18 бит+: Улучшает гладкость изображения и минимизирует потерю оттенков серого при низкой яркости

• Режим малой задержки(отключено по умолчанию): уменьшает задержку источника видео до1 кадрна совместимом оборудовании

• Индивидуальная настройка гаммы для каналов R/G/B: Позволяет выполнять тонкую настройку равномерности низких оттенков серого и баланса белого

• Поворот изображения на 90°: Поддерживает регулировку ориентации дисплея на 0°, 90°, 180° и 270°

• Поддержка трехцветного 16-пиксельного последовательного ввода: Оптимизировано для совместимости с микросхемами ШИМ

• Мониторинг температуры и напряжения в реальном времени

• Обнаружение битовых ошибок: Регистрирует ошибки связи для диагностики сети

• Считывание прошивки и конфигурации: Позволяет выполнять резервное копирование и восстановление настроек и программ карты.

• Функция отображения 1.1: Отображает информацию о топологии контроллера и принимающей карты для удобства обслуживания

• Резервное копирование двух программ: Обеспечивает стабильную работу во время обновления прошивки

Идеальное применение

Novastar TCC160 идеально подходит для широкого спектра применений, включая:

• Цифровые вывески и рекламные дисплеи

• Аренда светодиодных экранов для сцены

• Студии трансляций и прямые трансляции мероприятий

• Транспортные узлы и системы общественной информации

• Установки в розничных магазинах, корпорациях и центрах управления

Благодаря высокой производительности, гибким возможностям управления и расширенным функциям отображенияТСС160предоставляет комплексное решение для современных систем светодиодного отображения, гарантируя надежность, масштабируемость и превосходное качество изображения.
