Novastar H Series H15 H9 H5 H2 Video splicer matrix for Narrow Pitch LED Display Media Server

Server penyambungan video seri H merupakan server penyambungan video generasi baru yang dikembangkan oleh Nova Technology untuk layar bernada kecil dengan kualitas gambar tinggi. Dapat digunakan sebagai pemrosesan video dan pengontrol video, prosesor penyambungan video dua-dalam-satu, dan juga dapat digunakan sebagai prosesor penyambungan video murni. Seluruh mesin menggunakan konfigurasi modular, struktur tipe kartu, konfigurasi fleksibel kartu masukan dan keluaran sesuai dengan kebutuhan pengguna, mendukung kartu masukan dan keluaran yang dapat ditukar saat panas, performa stabil, dapat digunakan secara luas dalam energi tenaga listrik, penjara keadilan, komando militer, air, manajemen perusahaan gempa bumi meteorologi, metalurgi, baja, perbankan, pembiayaan, pertahanan, keamanan, transportasi umum, tampilan pameran, produksi dan pengiriman radio dan televisi, pendidikan dan penelitian, penyewaan panggung, dan bidang lainnya.
Berdasarkan arsitektur sistem FPGA perangkat keras yang kuat dan konsep desain modular, Seri H tidak hanya memiliki arsitektur perangkat keras saja yang stabil dan efisien, tetapi juga memiliki kemampuan untuk digunakan dalam berbagai aplikasi, seperti gen Genetik, pada saat yang sama dapat mendukung berbagai modul antarmuka untuk kombinasi personalisasi yang fleksibel, perawatan sederhana dan mengurangi tingkat kegagalan peralatan. Seri H Mendukung antarmuka input HDMI, DVI, DP dan IP umum di pasaran, mendukung input dan pemrosesan sumber video 10bit. Mendukung input dan output video definisi tinggi 4K; mendukung 16 port jaringan dan 2 port optik kartu pemancar penyambungan LED, untuk mencapai port optik, port jaringan antara Cadangan dan transmisi jarak sangat jauh, mendukung manajemen lapisan multilayar, manajemen EDID input keluar dan pra-pemantauan, modifikasi nama sumber input. Pengaturan BKG dan OSD, dll., memberi Anda pengalaman struktur layar yang kaya.

Mendukung operasi daring multipengguna di lingkungan Windows, MAC, iOS, Android, dan Linux, mewujudkan sinkronisasi informasi dan respons web yang cepat, yang sangat meningkatkan efisiensi konfigurasi lingkungan lapangan, dan mendukung pemutakhiran firmware daring sehingga pengguna dapat menyelesaikan konfigurasi pemutakhiran perangkat keras di PC.

Matriks penyambung video Novastar H Seri H9/H5/H2

• Desain yang dioperasikan dengan kartu untuk konfigurasi yang fleksibel

Beban maksimum satu kartu pemancar penyambungan LED adalah 10,4 juta piksel.
Kartu pemancar penyambungan LED tunggal mendukung keluaran antarmuka OPT 2 saluran, yang mewujudkan transmisi jarak jauh dan arsitektur interkoneksi sistem yang sederhana.
Mendukung slot kartu tunggal dengan berbagai kapasitas.
– 4 saluran 1920×1080@60Hz
– 2-Saluran 3840×1080@60Hz
– 1 saluran 4096×2160@60Hz
Mendukung antarmuka kartu tunggal dengan layar
Pemantauan status daring masukan/keluaran secara langsung.
Kartu input/output yang dapat ditukar saat aktif tidak memengaruhi operasi normal papan lainnya.
Dukungan maksimum untuk sumber input kamera jaringan 3840×2160@30Hz, penyambungan multi-sumber dapat diwujudkan.
Mendukung dekode otomatis HDCP pada sumber input.

• Manajemen multilayar, kontrol terpusat

Setiap layar dapat disesuaikan dengan resolusi keluaran yang berbeda-beda.
Antarmuka keluaran disinkronisasi dan disambung.
Teknologi sinkronisasi bingkai digunakan untuk memastikan semua gambar antarmuka keluaran tersinkronisasi sepenuhnya, sehingga seluruh layar dapat diputar dengan lancar tanpa kehilangan bingkai, tanpa robekan dan jahitan.
Mendukung penyambungan persegi panjang yang tidak beraturan.
Mendukung penyambungan persegi panjang tidak beraturan, penyambungan tidak dibatasi.

• Tampilan yang beragam, visual yang kaya

• Kontrol web untuk pengoperasian yang mudah

• Desain multi-monitoring dan backup, stabil dan dapat diandalkan

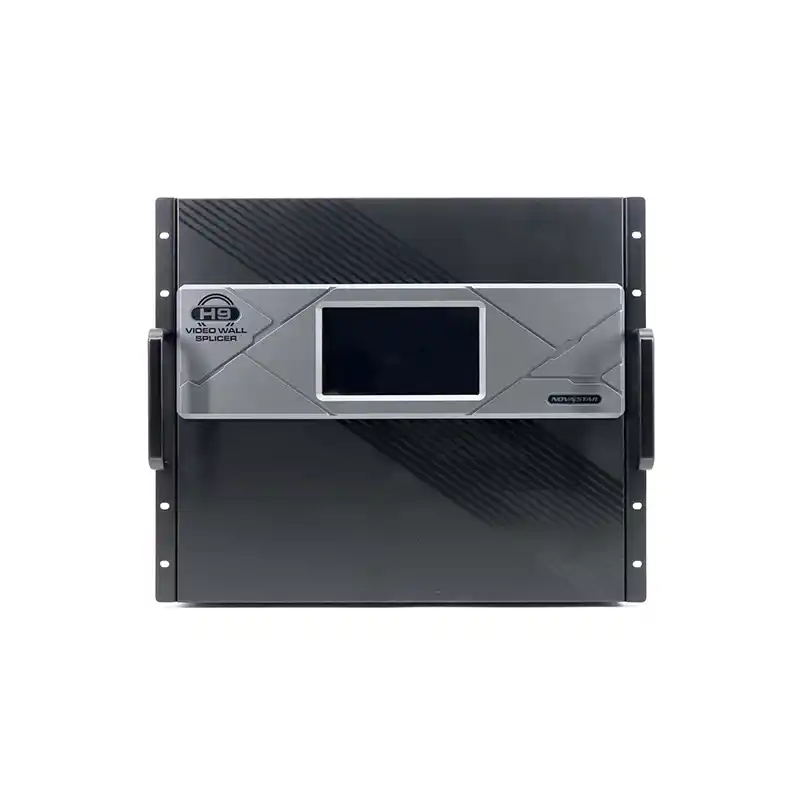

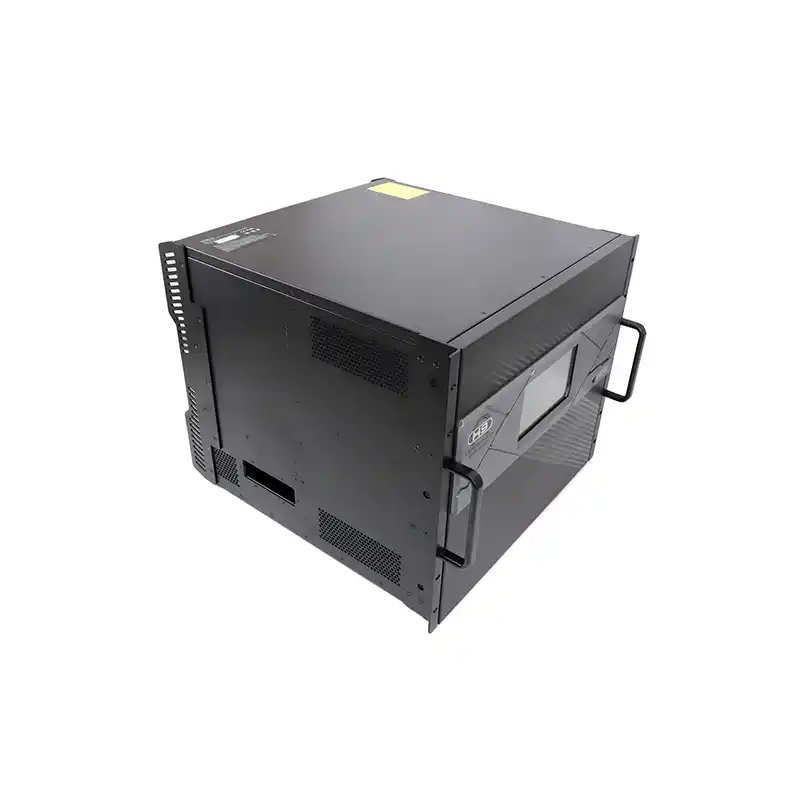

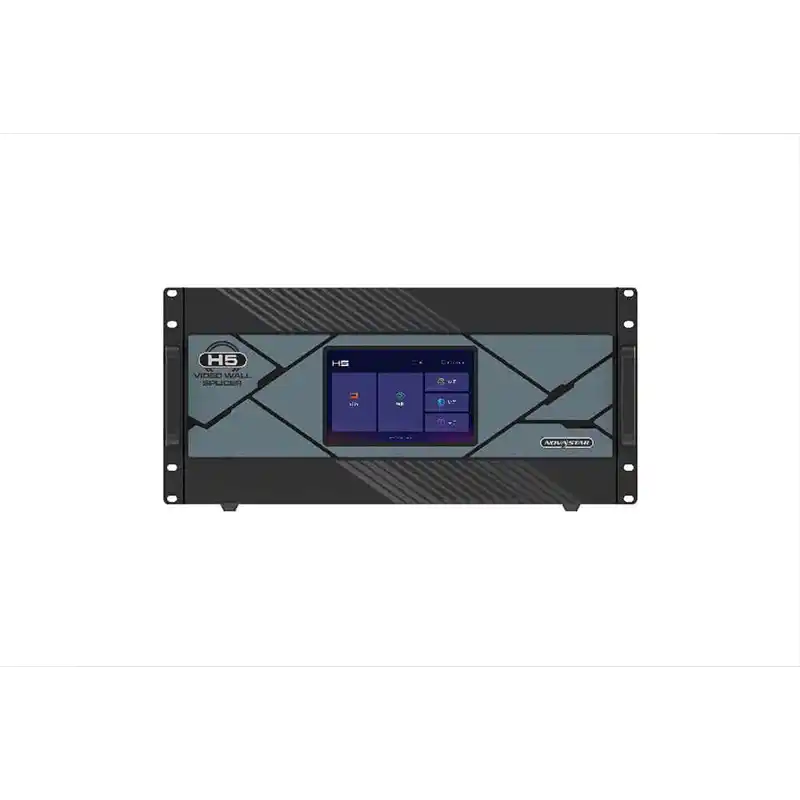

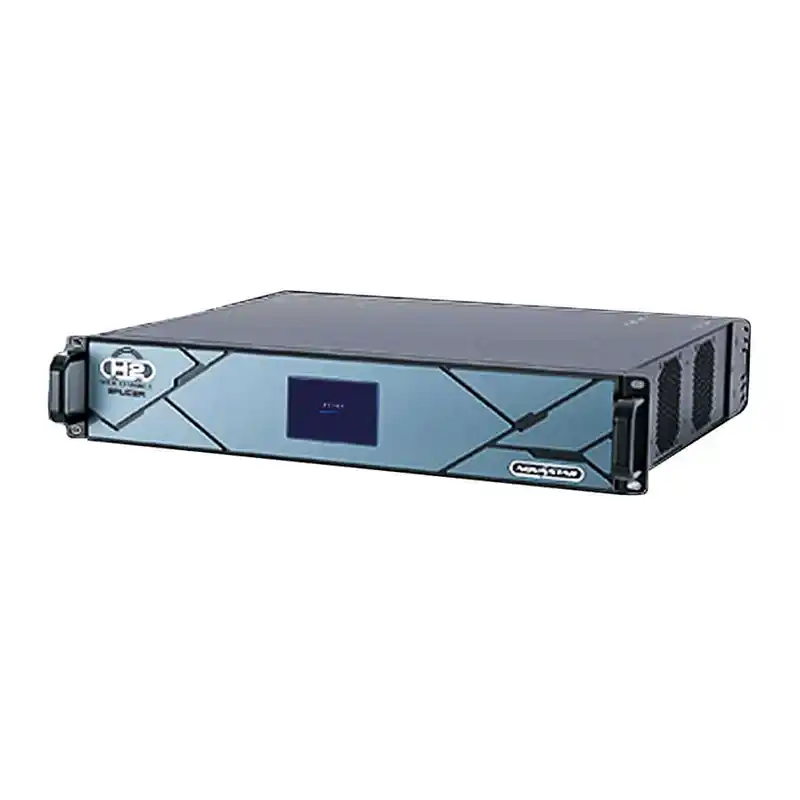

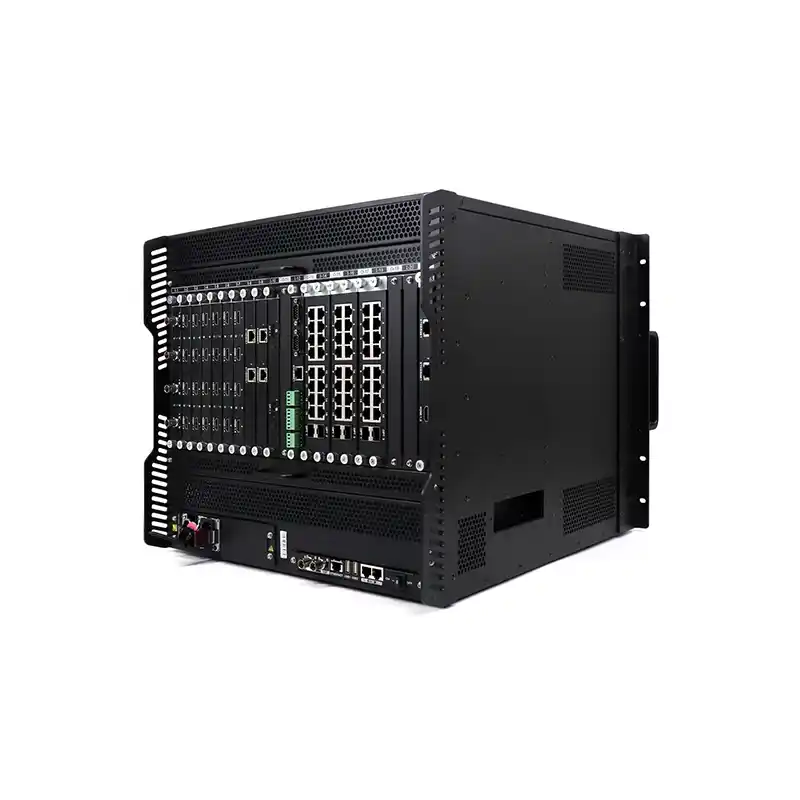

Matriks penyambung video Novastar H Seri H9/H5/H2 Penampilan

Diagram Kerja Matriks Splicer Video Seri H Novastar H9/H5/H2

Matriks penyambung video Novastar H Seri H9/H5/H2

Model: H5 | H9 | H2
Jumlah saluran input maksimum: 40 | 60 | 16
Jumlah maksimum kartu keluaran video yang terpasang: 3 kartu keluaran | 10 kartu keluaran | 2 kartu keluaran
Jumlah maksimum saluran keluaran: 12 keluaran | 40 keluaran | 8 keluaran
Titik Beban Maksimum Tampilan LED (kartu pemancar penyambungan LED): 31,2 juta | 52 juta | 20,8 juta
Jumlah layar maksimum: 12 | 40 | 8

Spesifikasi Listrik
Catu daya: 100-240V~,50/60Hz, 10A-5A, desain cadangan daya ganda
Konsumsi Daya: 400W | 450W | 210W
lingkungan kerja
Suhu: 0℃~45℃
Kelembaban: 0% RH ～ 80% RH, tanpa kondensasi
lingkungan penyimpanan
Suhu: -10℃～60℃
Kelembaban: 0% RH ～ 95% RH, tidak ada kondensasi
Spesifikasi fisik
Dimensi: 482,6mm×532,8mm×228,2mm | 482,6mm×533,0mm×405,8mm | 482,6mm×88,1mm×455mm
Berat bersih: 25 kg|35 kg|15,6 kg
Berat total: 28 kg|49 kg|18 kg
Ukuran kotak udara: 780mm×615mm×345mm | 780mm×680mm×590mm | 660mm × 570mm × 210mm
