Novastar H Series H15 H9 H5 H2 Video splicer matrix for Narrow Pitch LED Display Media Server

Der Video-Splicing-Server der H-Serie ist eine neue Generation von Video-Splicing-Servern, die von Nova Technology für Bildschirme mit kleinem Rastermaß und hoher Bildqualität entwickelt wurden. Er kann sowohl als Videoverarbeitungs- und Videosteuerungs-Zwei-in-Eins-Video-Splicing-Prozessor als auch als reiner Video-Splicing-Prozessor verwendet werden. Die gesamte Maschine nutzt eine modulare Konfiguration, eine Kartentypstruktur und eine flexible Konfiguration der Eingabe- und Ausgabekarten entsprechend den Anforderungen des Benutzers. Sie unterstützt Hot-Swap-fähige Eingabe- und Ausgabekarten und bietet eine stabile Leistung. Er kann in den Bereichen Energie, Elektrizität, Justiz, Gefängnis, Militär, Kommando, Wasser, Meteorologie, Erdbeben, Unternehmensverwaltung, Metallurgie, Stahl, Bankfinanzierung, Verteidigungssicherheit, öffentlicher Verkehr, Ausstellungsdisplays, Produktion und Versand von Radio und Fernsehen, Bildung und Forschung, Bühnenvermietung und anderen Bereichen weit verbreitet eingesetzt werden.
Basierend auf der leistungsstarken Hardware-FPGA-Systemarchitektur und dem modularen Designkonzept verfügt die H-Serie nicht nur über eine stabile und effiziente reine Hardwarearchitektur, sondern kann auch in einer großen Bandbreite von Anwendungen eingesetzt werden, wie z. B. in der Genetik, und kann gleichzeitig verschiedene Schnittstellenmodule für flexible, individuelle Kombinationen, einfache Wartung und niedrige Geräteausfallrate unterstützen. Die H-Serie unterstützt die gängigen HDMI-, DVI-, DP- und IP-Eingangsschnittstellen auf dem Markt und unterstützt 10-Bit-Videoquelleneingang und -verarbeitung. Unterstützt 4K-HD-Videoeingang und -ausgang; unterstützt 16 Netzwerkanschlüsse und 2 optische Anschlüsse für die LED-Spleiße-Senderkarte, um zwischen optischen Anschlüssen und Netzwerkanschlüssen Backup- und Ultralangstreckenübertragung zu erreichen, unterstützt Multi-Screen-Layer-Management, EDID-Verwaltung und Vorüberwachung für Eingang und Ausgang, Änderung des Eingangsquellennamens. BKG- und OSD-Einstellungen usw. bringen Ihnen eine umfassende Erfahrung der Bildschirmstruktur.

Es unterstützt den Online-Betrieb mehrerer Benutzer in Windows-, MAC-, iOS-, Android- und Linux-Umgebungen, ermöglicht Informationssynchronisierung und schnelle Web-Reaktion, was die Effizienz der Konfiguration der Feldumgebung erheblich verbessert, und unterstützt Online-Firmware-Upgrades, sodass Benutzer die Konfiguration des Hardware-Upgrades auf dem PC abschließen können.

Novastar H-Serie H9/H5/H2 Video-Spleißmatrix

• Kartengesteuertes Design für flexible Konfiguration

Die maximale Belastung einer einzelnen LED-Splicing-Senderkarte beträgt 10,4 Millionen Pixel.
Die einzelne LED-Spleißsenderkarte unterstützt einen 2-Kanal-OPT-Schnittstellenausgang, der eine Fernübertragung und eine einfache Systemverbindungsarchitektur ermöglicht.
Unterstützt einen einzelnen Kartensteckplatz mit mehreren Kapazitäten.
– 4-Kanal 1920×1080@60Hz
– 2-Kanal 3840×1080@60Hz
– 1 Kanal 4096×2160@60Hz
Unterstützt Einzelkartenschnittstelle mit Bildschirm
Echtzeitüberwachung des Onlinestatus der Eingabe/Ausgabe.
Hot-Swap-fähige Eingabe-/Ausgabekarten beeinträchtigen den normalen Betrieb anderer Karten nicht.
Die maximale Unterstützung für 3840×2160@30Hz-Netzwerkkamera-Eingangsquellen, Multi-Source-Spleißen kann realisiert werden.
Unterstützt die automatische HDCP-Dekodierung der Eingangsquelle.

• Multi-Screen-Management, zentrale Steuerung

Jeder Bildschirm kann mit unterschiedlichen Ausgabeauflösungen angepasst werden.
Die Ausgangsschnittstellen werden synchronisiert und gespleißt.
Mithilfe der Frame-Synchronisierungstechnologie wird sichergestellt, dass alle Bilder der Ausgabeschnittstelle vollständig synchronisiert sind, sodass der gesamte Bildschirm reibungslos und ohne Frameverlust, Zerreißen oder Zusammenfügen wiedergegeben werden kann.
Unterstützt unregelmäßiges Rechteckspleißen.
Unterstützt unregelmäßiges Rechteckspleißen, das Spleißen ist nicht eingeschränkt.

• Abwechslungsreiche Anzeige, reichhaltige visuelle

• Websteuerung für einfache Bedienung

• Multi-Monitoring- und Backup-Design, stabil und zuverlässig

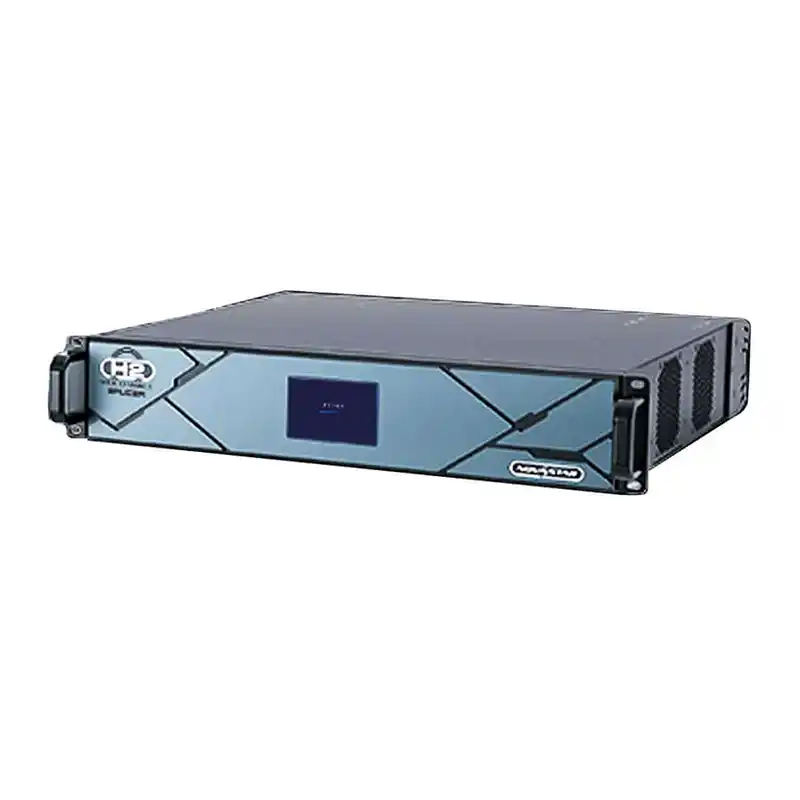

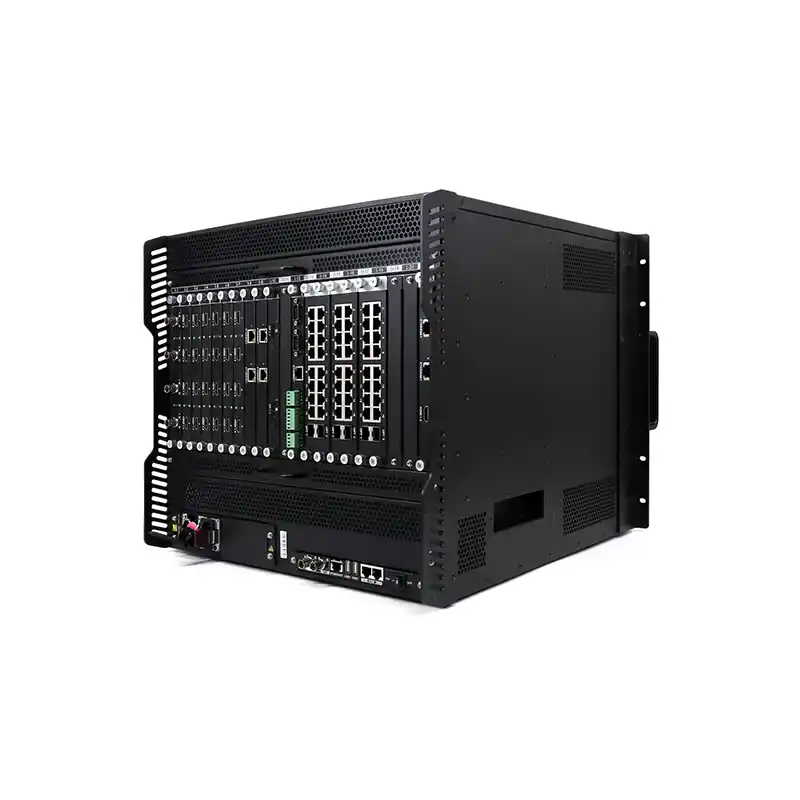

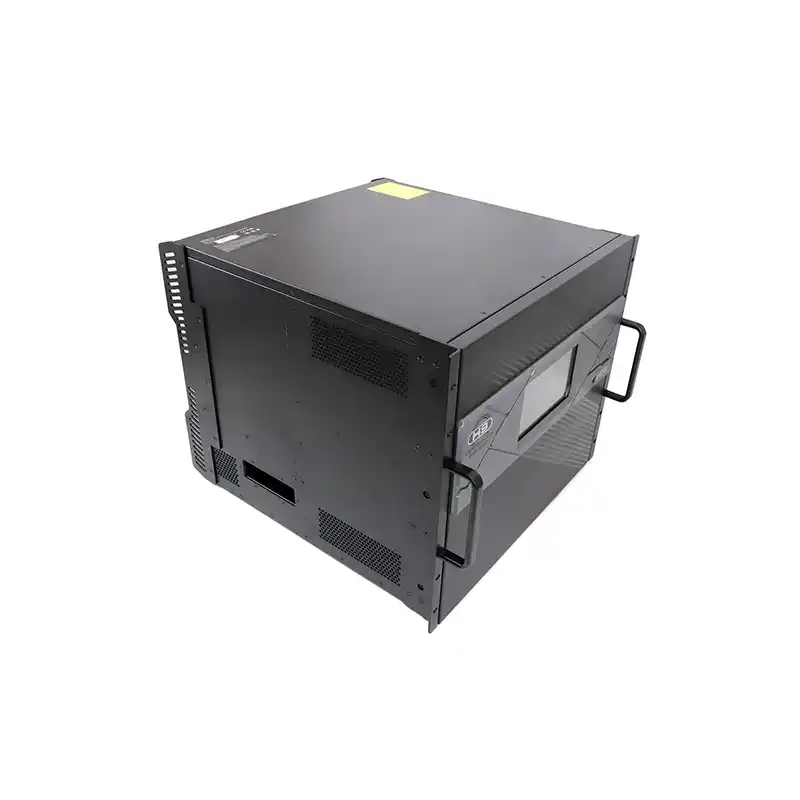

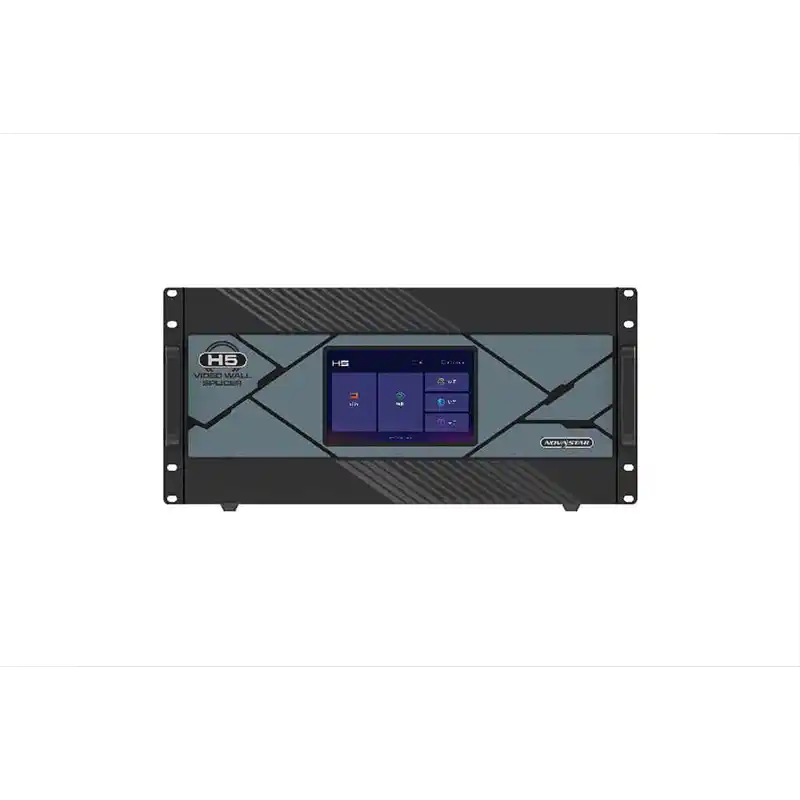

Novastar H-Serie H9/H5/H2 Video-Spleißmatrix Aussehen

Arbeitsdiagramm der Video-Spleißmatrix der Novastar H-Serie H9/H5/H2

Novastar H-Serie H9/H5/H2 Video-Spleißmatrix

Modell: H5 | H9 | H2
Max. Anzahl Eingangskanäle: 40 | 60 | 16
Maximale Anzahl installierter Videoausgangskarten: 3 Ausgangskarten | 10 Ausgangskarten | 2 Ausgangskarten
Maximale Anzahl Ausgangskanäle: 12 Ausgänge | 40 Ausgänge | 8 Ausgänge
Maximale Belastungspunkte der LED-Anzeige (LED-Spleißsenderkarte): 31,2 Millionen | 52 Millionen | 20,8 Millionen
Maximale Bildschirmanzahl: 12 | 40 | 8

Elektrische Spezifikationen
Stromversorgung: 100–240 V ~, 50/60 Hz, 10–5 A, duales Notstrom-Design
Leistungsaufnahme: 400 W | 450 W | 210 W
Arbeitsumfeld
Temperatur: 0 °C bis 45 °C
Luftfeuchtigkeit: 0 % RH ～ 80 % RH, keine Kondensation
Speicherumgebung
Temperatur: -10℃～60℃
Luftfeuchtigkeit: 0 % RH – 95 % RH, keine Kondensation
Physikalische Spezifikationen
Abmessungen: 482,6 mm × 532,8 mm × 228,2 mm | 482,6 mm × 533,0 mm × 405,8 mm mm × 405,8 mm | 482,6 mm × 88,1 mm × 455 mm
Nettogewicht: 25 kg | 35 kg | 15,6 kg
Gesamtgewicht: 28 kg | 49 kg | 18 kg
Größe der Airbox: 780 mm × 615 mm × 345 mm | 780 mm × 680 mm × 590 mm | 660 mm × 570 mm × 210 mm
