Hur LED-vägg fungerar

LED-väggar har förändrat hur vi upplever visuellt innehåll och erbjuder ultraljusa, sömlösa och skalbara skärmar för allt från liveevenemang och butikslokaler till styrelserum och sändningsstudior. Bakom deras livfulla bilder finns ett precist system av mikronivå-LED, synkroniserad signalbehandling och modulär konstruktion som möjliggör kraftfull digital storytelling i alla skalor.

1. Grunderna: Vad är enLED-vägg?

En LED-vägg, även känd som enLED-display med direkt visning, är en modulär digital skärm som består av flera LED-paneler. Varje panel innehåller tusentals små lysdioder (LED) som lyser individuellt för att skapa pixlar på skärmen. Genom att montera flera paneler sida vid sida blir LED-väggen en enda stor skärm utan synliga skarvar.

Den största fördelen med LED-väggar jämfört med andra displaytekniker ligger i deras skalbarhet, ljusstyrka och hållbarhet. De kan konfigureras till praktiskt taget vilken storlek eller form som helst – platta, böjda, hörnformade eller till och med 3D – och de levererar konsekvent prestanda i både inomhus- och utomhusmiljöer.

2. Viktiga komponenter i ett LED-väggsystem

För att förstå hur LED-väggar fungerar är det viktigt att bryta ner kärnkomponenterna:

a. LED-moduler

Dessa är de minsta byggstenarna. Varje modul innehåller en matris av RGB-lysdioder (röda, gröna, blå) arrangerade i ett rutnät. När dessa lysdioder tänds i olika kombinationer och intensiteter producerar de miljontals färger.

b. Skåp eller panel

Ett skåp innehåller flera LED-moduler tillsammans med kablage, strömfördelning och anslutningsportar. Skåp är de enheter som tekniker installerar, ansluter och underhåller. De är utformade för att passa ihop sömlöst när de installeras tillsammans.

c. Strömförsörjning

Varje panel kräver en reglerad strömkälla för att driva lysdioderna och styrkorten. Högkvalitativa nätaggregat ger stabil spänning och skyddar vägguttaget mot strömstötar.

d. Mottagningskort

Detta kort installeras inuti varje panel och tar emot videosignaler från huvudkontrollern. Det omvandlar signalen till pixeldata som avgör vilka lysdioder som ska lysa och hur starkt.

e. Sändande kontrollant (eller processor)

Denna centrala styrenhet tar emot indata från videokällor (bärbara datorer, kameror, medieservrar) och bearbetar signalen för att distribuera den över alla mottagarkort i rätt ordning och tidpunkt.

f. Videoingångskälla

Detta kan vara en mediaspelare, kameraflöde, presentationsprogramvara eller realtidsgrafikmotor, beroende på användningsfallet. Videoinnehållet matas vanligtvis in i processorn via HDMI, DVI eller DisplayPort.

3. Hur pixelhöjd påverkar skärpa och användning

En av de viktigaste faktorerna vid LED-väggdesign ärpixelhöjd—avståndet i millimeter mellan mittpunkterna på två intilliggande pixlar. Mindre avstånd = högre upplösning.

Att välja rätt pixeltjocklek beror på hur långt tittarna kommer att stå från skärmen. Till exempel skulle en fin LED-vägg med 1,2 mm avstånd vara idealisk för ett konferensrum, medan en 4,8 mm vägg passar för en konsertscen.

4. Från signal till ljus: Arbetsflödet förklarat

Här är en steg-för-steg-beskrivning av hur innehåll visas på en LED-vägg:

1. Videokälla

En dator, videomixer eller medieserver genererar innehåll – oavsett om det är en statisk bild, video, animation eller livestream.

2. Signalingång

Källan ansluts till LED-processorn via HDMI, DVI eller SDI. Processorn ändrar storlek och formaterar signalen så att den matchar väggens upplösning.

3. Videodistribution

Processorn delar upp videoflödet i sektioner och tilldelar varje del till en specifik panel eller grupp av paneler. Den skickar dessa data via Ethernet- eller fiberoptiska kablar.

4. Mottagningskort bearbetar data

Varje panel tar emot sin del av videosignalen och översätter den till kommandon för varje enskild LED-pixel.

5. Lysdioder lyser

Baserat på signalen tänds röda, gröna och blå lysdioder med specifika ljusstyrkenivåer för att producera rätt färg och intensitet.

6. Visuell visning

För det mänskliga ögat smälter alla dessa små pixlar samman till en sömlös bild eller video som spelas upp i realtid.

Hela processen sker på millisekunder, vilket gör att LED-väggar kan visa jämnt innehåll med hög bildfrekvens utan fördröjning eller flimmer.

5. Ljusstyrka, kontrast och färgåtergivning

En av de utmärkande egenskaperna hos LED-väggar är derasljusstyrka, vanligtvis från 800 till över 5 000 nits beroende på inomhus- eller utomhusanvändning. Detta säkerställer synlighet även i direkt solljus eller under stark scenbelysning.

Dessutom erbjuder LED-tekniken högkontrastförhållanden—ofta 5 000:1 eller mer—tack vare djupa svarta och ljusa vita nyanser. Kombinerat medbreda färgskaloroch noggrann kalibrering, levererar moderna LED-väggar livfulla, naturtrogna bilder lämpliga för visning i biokvalitet.

6. Hur LED-väggar förblir sömlösa

En viktig anledning till LED-väggars popularitet är deras förmåga att skapa en helt sömlös display. Detta uppnås genom:

• Ramfri designTill skillnad från LCD-videoväggar som har synliga ramkanter, läggs LED-paneler ihop kant i kant utan synliga mellanrum.

• PrecisionsjusteringshårdvaraPanelerna är utformade med mekaniska justeringsfunktioner för att säkerställa en jämn och jämn yta.

• Kalibrering av färg och ljusstyrkaFabriks- och platskalibrering säkerställer att varje modul visar färg och ljusintensitet jämnt.

7. Kontroll och programvaruintegration

Moderna LED-väggar styrs av kraftfullainnehållshanteringssystem (CMS)ellermedieservrarsom möjliggör:

• Uppdateringar av innehåll i realtid

• Schemalagda spellistor

• Interaktiva överlägg (t.ex. pekskärm, QR-kodutlösare)

• Synkronisering med externa datakällor (t.ex. livenyheter, aktiekurser, sociala medier)

Fjärrkontrollfunktioner gör det också möjligt för administratörer att övervaka prestanda, upptäcka döda pixlar och justera ljusstyrka eller strömscheman från en centraliserad instrumentpanel.

8. Underhåll och hållbarhet

LED-väggar är byggda för hållbarhet. Högkvalitativa installationer kan hålla länge50 000 till 100 000 timmarmed korrekt underhåll.

Vanliga underhållsrutiner inkluderar:

• RengöringDamm och skräp kan minska ljusstyrkan eller orsaka överhettning.

• PanelbyteSkadade moduler kan bytas ut utan att hela väggen behöver bytas ut.

• KalibreringskontrollerRutinkontroller säkerställer färgnoggrannhet och enhetlighet.

• Övervakning av elsystemetStabila spännings- och kylsystem förlänger komponenternas livslängd.

För utomhusinstallationer är vädertätning och ordentlig ventilation avgörande.

9. Tillämpningar inom olika branscher

LED-väggar har blivit vanliga inom olika områden:

Varje applikation drar nytta av LED-väggens anpassningsförmåga, oavsett om det är genom storskaligt engagemang eller detaljerad berättande.

10. Interaktiva LED-väggar och nya möjligheter

Interaktivitet är ett av de snabbast växande områdena inom LED-väggbelysning. Tekniker som:

• Beröringssensorer

• Rörelsespårning

• Mobilsynkronisering (QR-koder, apputlösare)

• Ansiktsigenkänning för personligt anpassat innehåll

möjliggör nu mer engagerande användarupplevelser. Till exempel kan en butik låta användare bläddra i en virtuell produktkatalog direkt på väggen. Eller så kan en mässmonter ha en pekaktiverad produktkonfigurator.

11. Visuella trender: Böjda, transparenta och 3D LED-väggar

Dagens LED-väggbelysning är inte begränsad till plana ytor. Innovationer har lett till:

• Böjda LED-väggarAnvänds i immersiva kupoler och omslutande rum.

• Flexibla LED-skivorTillåt kolumnomslag och konvexa/konkava strukturer.

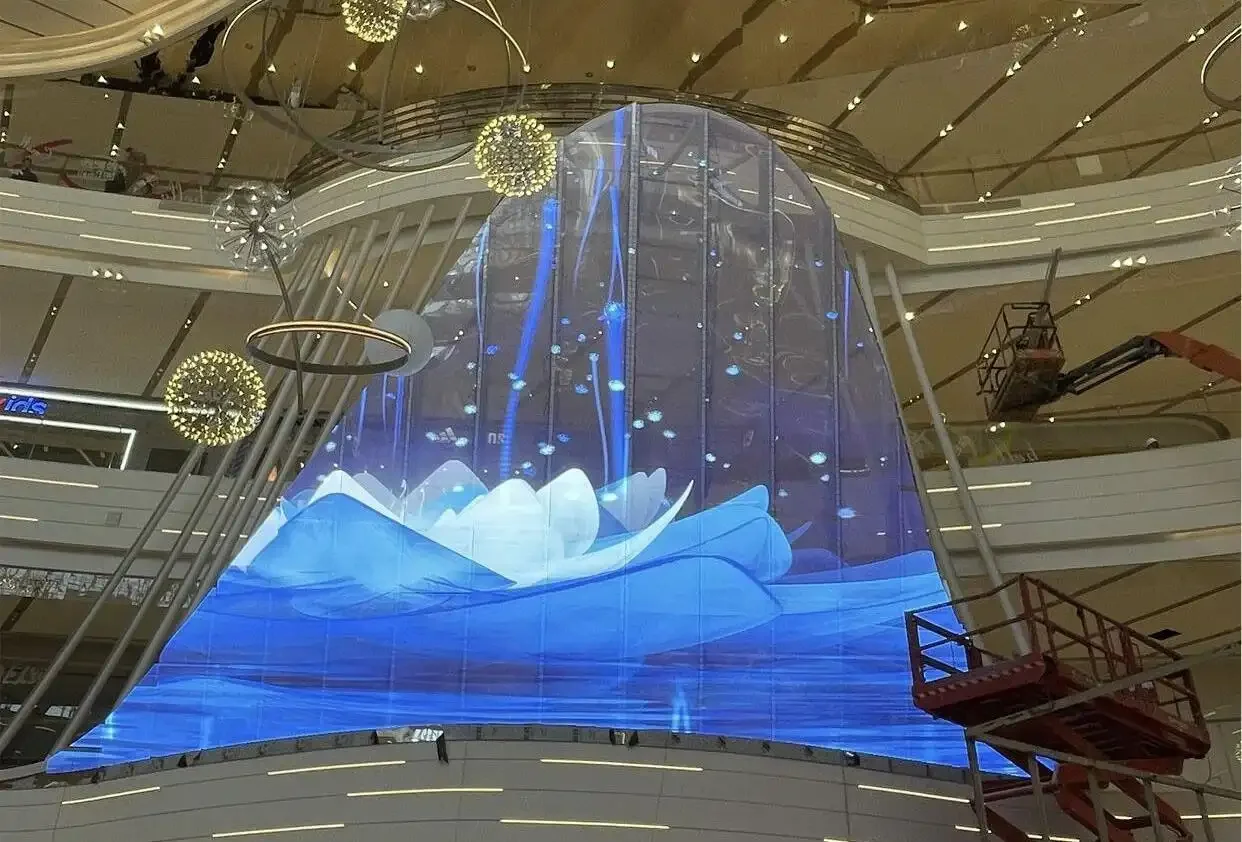

• Transparenta LED-väggarPerfekt för butiksfasader, dessa låter tittarna se både innehåll och bakgrund.

• 3D-illusionsväggarSpeciellt innehåll mappat till den fysiska strukturen kan skapa fantastiska 3D-illusioner utan glasögon.

Dessa framsteg utökar kreativa möjligheter och hjälper varumärken att sticka ut i konkurrensutsatta miljöer.

12. Vanliga frågor (FAQ)

F1: Fungerar LED-väggar i dagsljus?

Ja. Paneler med hög ljusstyrka (2 500 nits och högre) är specifikt utformade för utomhusbruk och dagsljusbruk. Dessa skärmar förblir livfulla och läsbara även i direkt solljus.

F2: Kan en LED-vägg visa olika innehåll i olika sektioner?

Absolut. Med rätt styrenhet och programvara kan du dela upp skärmen i flera zoner, där varje zon spelar upp oberoende innehåll – videor, bilder, dataflöden eller liveströmmar.

F3: Vad är strömförbrukningen för en LED-vägg?

Strömförbrukningen varierar beroende på storlek, ljusstyrka och användningsmönster. En typisk panel på 500x500 mm förbrukar 100–300 watt. Energieffektiva modeller och intelligent ljusstyrkekontroll kan avsevärt minska de långsiktiga kostnaderna.

F4: Kan jag installera en LED-vägg utomhus i regnigt väder?

Ja, så länge panelerna är klassade för utomhusbruk. Leta efter IP65-klassning eller högre, vilket indikerar fullständig vädertäthet. Korrekt kapsling och dräneringssystem rekommenderas också.

F5: Finns det en fördröjning mellan inmatning och visning?

Högkvalitativa LED-väggsystem fungerar med försumbar latens – ofta under 2 bildrutor (mindre än 33 millisekunder). Detta gör dem lämpliga för realtidssändningar och liveevenemang.

13. Framtidsutsikter: Framtiden för LED-displayteknik

I takt med att tekniken utvecklas kommer nästa generations LED-väggar att innehålla:

• Micro-LED-panelerErbjuder ultrahög upplösning med ännu mindre pixeltäthet.

• AI-baserad innehållskontroll: Justerar automatiskt bilder baserat på publikens beteende.

• Trådlös panelanslutningMinskar kabeltrassel och förenklar installationen.

• Energiskördande panelerUtforskar sätt att kompensera för energiförbrukningen med solenergi eller kinetisk energi.

Framtiden för visuell kommunikation är intelligent, uppslukande och vackert konstruerad – och LED-väggar leder an.

LED-väggar är mer än bara skärmar – de är sofistikerade visuella ekosystem som består av hårdvara på mikronivå och storytelling-potential på makronivå. Från pixelstorlek och kontrollkort till signalbehandling och slutkalibrering arbetar varje del av systemet i harmoni för att leverera skarpa, livfulla och uppslukande bilder.

Att förstå hur LED-väggar fungerar hjälper beslutsfattare, kreatörer och ingenjörer att fatta smartare beslut när de utformar miljöer som inspirerar, informerar och engagerar. Oavsett om det är en sex våningar hög utomhusskärm eller en precisionskalibrerad styrelserumsvägg, förblir principerna desamma – och möjligheterna är oändliga.
